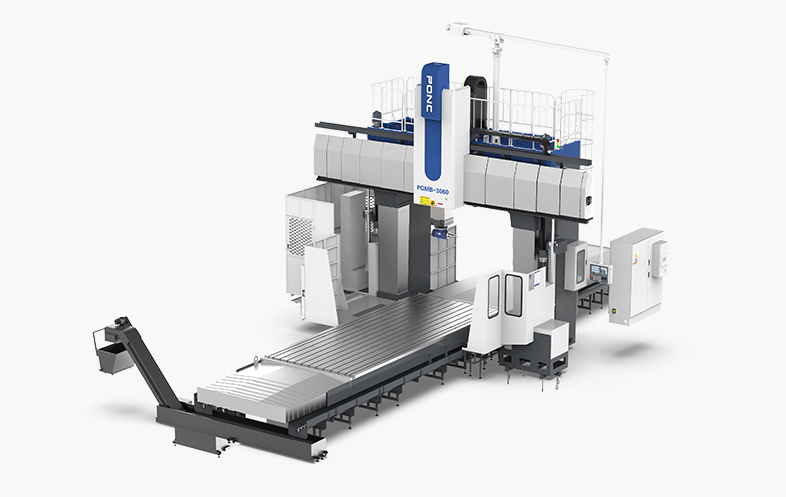

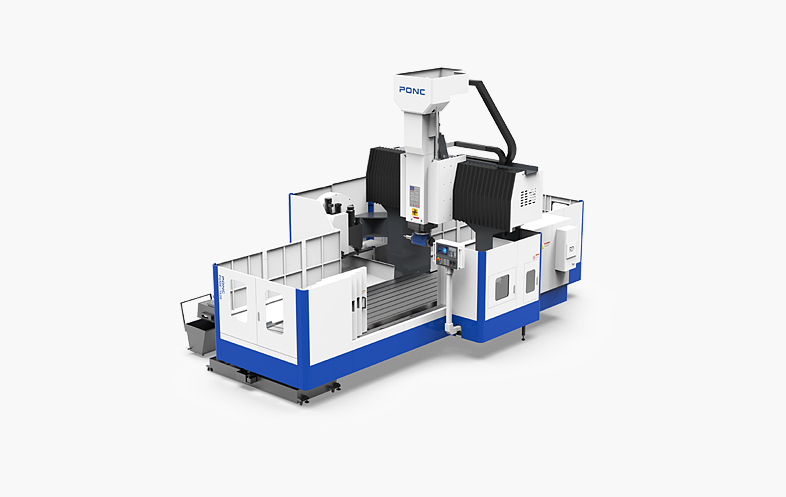

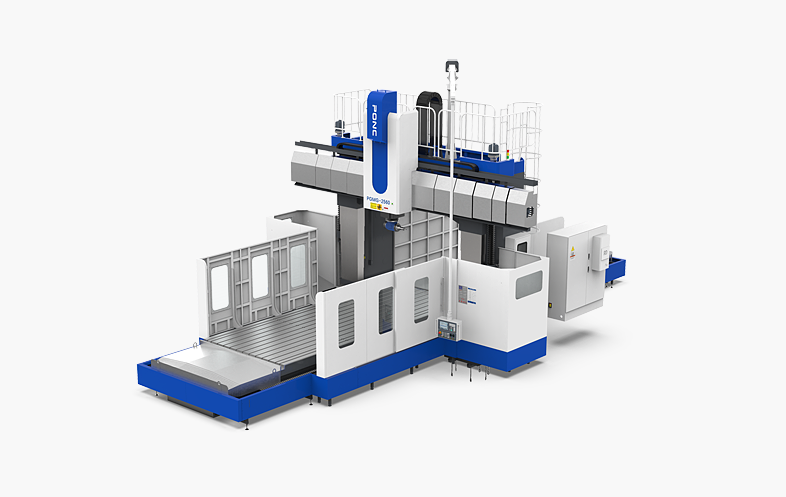

定梁龙门加工中心PGME系列
工作台尺寸：1500×2500/3000mm
主轴转速：6000rpm
切削给进速度：12/12/10m/min
重复定位精度：0.012/0.012/0.01mm
广泛应用于：船舶、航空航天、工程机械、轨道交通、汽车、石油化工等行业的大型零部件的加工。
| 参数表 - PGME-2030/40 | ||
| 行程 | 单位 | 参数 |
|---|---|---|
| X轴行程 | mm | 3200/4200 |
| Y轴行程 | mm | 2300 |
| Z轴行程 | mm | 1000 |
| 主轴端面至工作台距离 | mm | 150~1150 |
| 两立柱间距离 | mm | 2300 |
| 工作台 | ||
| 工作台尺寸 (宽 x 长) | mm | 2000×3000/4000 |
| 最大承载 | t | 9/12 |
| T型槽宽度/间距 | / | 22×175×11 |
| 主轴 | ||
| 主轴转速 | rpm | 6000 |
| 主轴功率 | kW | 15/18.5(S1/S6-40%) |
| 主轴扭矩 | N·m | 189/253(S1/S6-40%) |
| 主轴锥孔 | / | BT50 |
| 滑枕截面 | mm | 400×400 |
| 刀库 (选配) | ||
| 刀库容量 | pcs | 24 |
| 最大刀具直径 (满刀) | mm | Ф105 |
| 最大刀具直径 (空位) | mm | Ф210 |
| 最大刀具长度 | mm | 350 |
| 最大刀具重量 | kg | 18 |
| 移动速度 | ||
| 快移速度X/Y/Z | m/min | 15/15/12 |
| 切削进给速度X/Y/Z | m/min | 10/10/10 |
| 精确度 | ||
| 定位精度X轴 | mm | 0.02/0.025 |
| 重复定位精度X轴 | mm | 0.012 |
| 定位精度Y/Z轴 | mm | Y:0.02;Z:0.015 |
| 重复定位精度Y/Z轴 | mm | Y:0.015;Z:0.01 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 数控系统 | / | SIEMENS/FANUC |
| 高度 | mm | 4900 |
| 占地面积 | mm | 8000/10000×4800 |
| 重量 | T | 30/33 |
产品特点：
1.普恩克龙门铣床PGME系列设备工件一次装夹可完成铣削、镗削、钻削、攻丝等多种工序的加工；
2.使用国际专用CNC数控系统；
3.床身结构为整体铸造，横梁和立柱一体的结构形式；
4.根据需要可选配刀库和自动直角铣头等配置。
