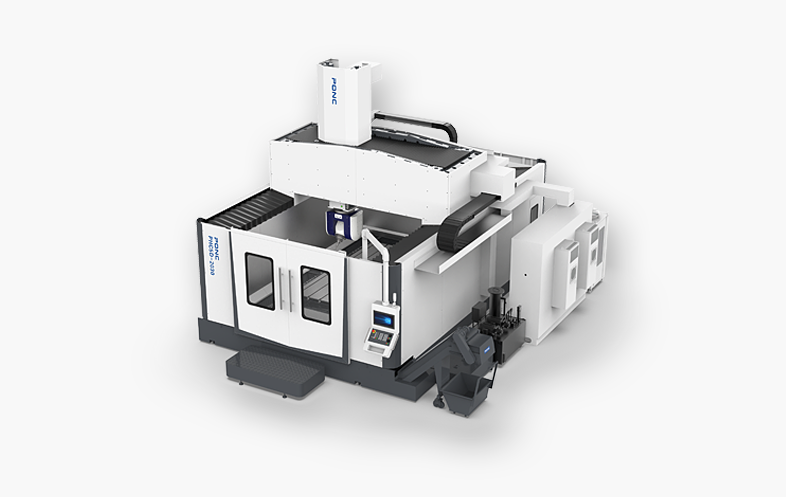

桥式五轴龙门加工中心PHC5D-2030/40L
工作台尺寸：2000×3000/4000mm
主轴转速(额定/最高)：8000/20000rpm
切削给进速度：20/20/15m/min
重复定位精度：0.012/0.01/0.008mm
广泛应用于：模具、航空航天、汽车、造船等机械装备制造业。
| 参数表 - PHC5D-2030/40L | ||
| 行程 | 单位 | 参数 |
|---|---|---|
| X轴行程 | mm | 3000/4000 |
| Y轴行程 | mm | 2000 |
| Z轴行程 | mm | 1000(800) |
| 主轴端面至工作台距离 | mm | 0~1000 |
| 两立柱间距离 | mm | 2850 |
| 工作台 | ||
| 工作台尺寸 (宽 x 长) | mm | 2000×3000/4000 |
| 最大承载 | T/m² | 5 |
| T型槽中心间距 | / | 22H7;250 |
| 主轴 | ||
| 主轴转速 | rpm | 8000/20000 |
| 主轴功率 | kW | 25/30(S1/S6) |
| 主轴扭矩 | N·m | 30/36(S1/S6) |
| 主轴锥孔 | / | HSK A63 |
| 滑枕截面 | mm | 450×450 |
| 刀库 (选配) | ||
| 刀库容量 | pcs | 20/32/40 |
| 最大刀具直径 (满刀) | mm | Ф80 |
| 最大刀具直径 (空位) | mm | Ф150 |
| 最大刀具长度 | mm | 250 |
| 最大刀具重量 | kg | 5 |
| 移动速度 | ||
| 快移速度X/Y/Z | m/min | 60/60/30 |
| 切削进给速度X/Y/Z | m/min | 20/20/15 |
| 精确度 | ||
| 定位精度X轴 | mm | 0.0170.02 |
| 重复定位精度X轴 | mm | 0.012/0.015 |
| 定位精度Y/Z轴 | mm | Y:0.015;Z:0.01 |
| 重复定位精度Y/Z轴 | mm | Y:0.008;Z:0.008 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 数控系统 | / | SIEMENS/FANUC |
| 高度 | mm | 5700 |
| 占地面积 | mm | 7300/8300×5700 |
| 重量 | T | 30/33 |
产品特点：
1.该设备为紧凑型“箱中箱”式桥式五轴龙门；
2.采用一体式U型床身工作台，所有运动轴都在左右两墙体上方，搭配箱中箱结构的移动部件，有效提高机床的稳定性与刚性X、Y轴都采用直线电机驱动；
3.Z轴双伺服双丝杠传动，加减速时实现高动态响应，从而获得稳定加工精度；
4.五轴联动，一次装夹可完成复杂曲面工件的多面加工。
