卧式加工中心正T型和倒T型结构有什么区别

　　卧式加工中心指主轴为水平状态的加工中心。正T型的卧式加工中心，其立柱沿X向左右移动、Z向工作台前后移动、Y向主轴箱上下移动；倒T型的卧式加工中心，其立柱沿Z向移动、工作台沿X向左右移动、Y向主轴箱上下移动。

　　正T型结构：工作台左右移动，立柱前后移动。

　　倒T型结构：工作台前后移动，立柱左右移动。

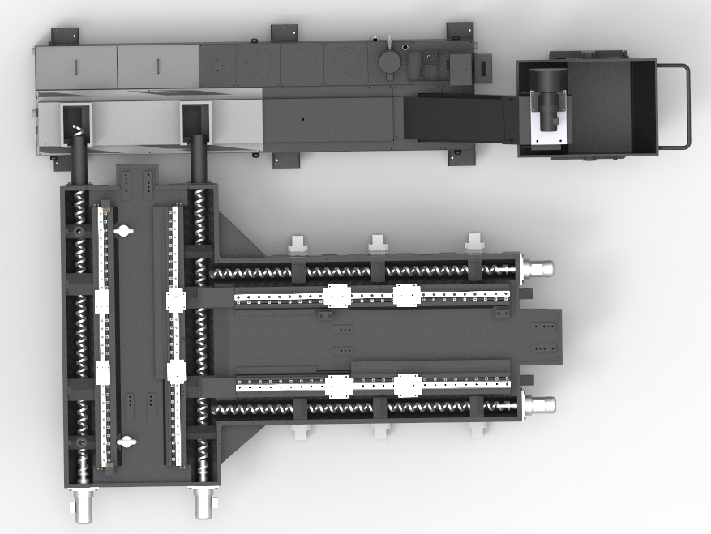

普恩克正T型布局结构-卧式加工中心PWM-63II：

　　①正T型一体式阶梯型床身，刚性更好，抗倾覆性更好。

　　②油冷机和液压站独立于主机布置，方便维修和保养。

　　③螺旋排屑器位于数控转台的两侧，排屑方便。

　　④电气柜通过支架和床身一起把合，方便吊装和运输。

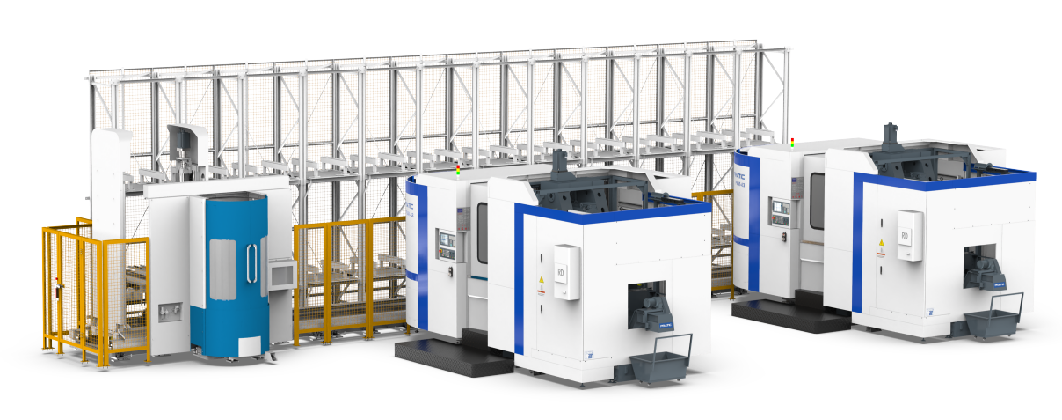

　　①多类型组合的托盘系统，提供出色的灵活性，满足不同生产形态自动化需求。

　　②基于PC实现自动化控制，安全可靠。

　　③模块化设计的物料储运系统，轻松实现生产系统扩展

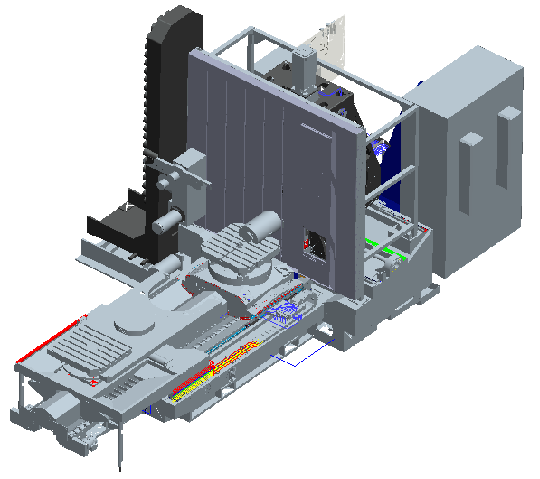

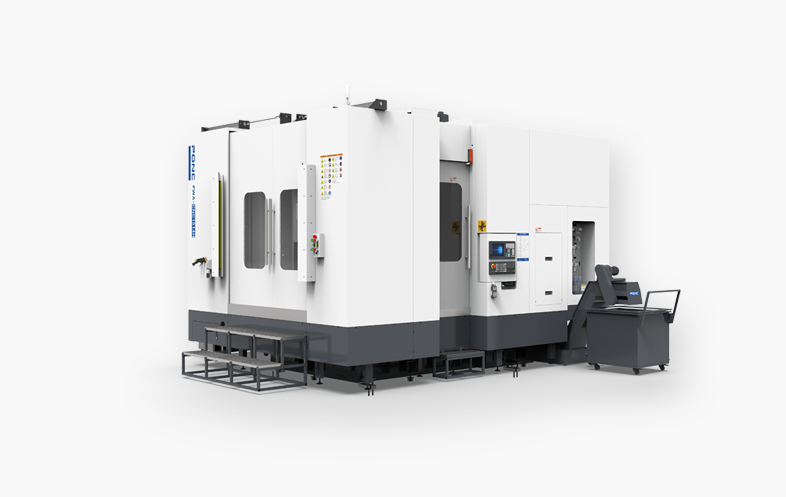

普恩克倒T型布局结构-卧式加工中心PWT-63：

　　①全动柱式机构，大跨距设计，高刚性，高强度

　　②双交换工作台，效率高

　　卧式加工中心是一种功能较全的数控机床，具有多种工艺手段，与普通机床加工相比，具有许多显著的工艺特点。

　　①加工精度高  在加工，其工序高度集中，一次装夹即可加工出零件上大部分甚至全部表面，避免了工件多次装夹所产生的装夹误差，因此，加工表面之间能获得较高钓相互位置精度。同时，多采用半环，甚至全闭环的位置补偿功能，有较高的定位精度和重复定位精度，在加工过程中产生的尺寸误差能及时得到补偿，与普通机床相比，能获得较高的尺寸精度。

　　②精度稳定  整个加工过程由程序自动控制，不受操作者人为因素的影响。同时，没有凸轮、靠模等硬件，省去了制造和使用中磨损等所造成的误差，加上机床的位置补偿功能和较高的定位精度和重复定位精度，加工出的零件尺寸一致性好。

　　③效率高  一次装夹能完成较多表面的加工，减少了多次装夹工件所需的辅助时间。同时城少了工件在机床与机床之间、车间与车间之间的周转次数和运输工作量。

　　④表面质量好  主轴转速和各轴进给量均是无级词速，有的甚至具有适应控制功能，能随刀具和工件材质及刀具参数的变化，把切削参数调整到较佳数值，从而提高了各加工表面的质量。

　　普恩克卧式加工中心拥有多款类型可供选择，满足各类工件加工解决方案！

PWA-CNC1514H

PWB-1511
